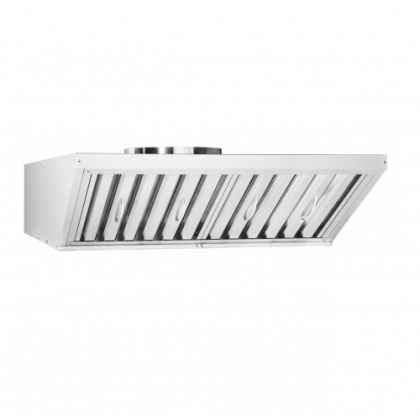

ЗОНТ вытяжной встраиваемый ЗВВ-6-6/4 для конвекционных печей типа КЭП-6

Материал корпуса: нерж. сталь
Тип фильтра: лабиринт (с жироуловителями)
Ширина, мм: 867
Глубина, мм: 1 079
Высота, мм: 251(300)
Производство: Россия
Особенности
Совместимое изделие КЭП-6.
Суммарная мощность зонта, Вт 120.
Напряжение, В 230.
Тип фильтра лабиринтный.
Воздухопроизводительность, м3/ч 1400.
Скорость движения воздуха в рабочей зоне зонта, м/с 0,4.
Количество установленных вентиляторов, шт. 1.
Количество установленных лабиринтных фильтров, шт. 2.
Масса, кг 29.
Описание
Зонт вытяжной встраиваемый для конвекционной печи (далее зонт) используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе
вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.
Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.
Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.
Зонт ЗВВ-6-6/4 устанавливают на конвекционную печь типа КЭП-6 и подсоединяют к конвекционной печи с помощью кабеля питаня (2 м, с заземлением). Зонт фиксируется с помощью винтов М5 к крыше конвекционной печи (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.
